VAV通風控制系統

氣流控制是整個實驗室的控制核心。對于實驗室，為了充分確保污染不可能從實驗室污染區區泄漏到潔凈區甚至周圍的環境中，保證對室外環境的安全以及實驗操作人員的安全，必須建立穩定可靠的氣流組織和保證實驗室氣流穩定的負壓梯度。從而建立起安全、可靠、有效的防護屏障。

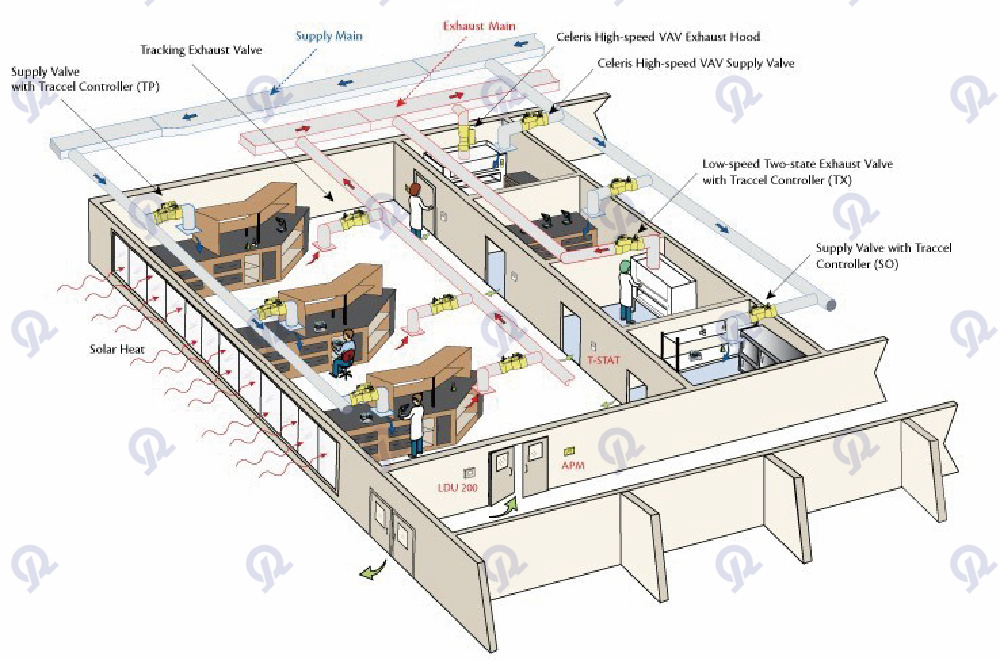

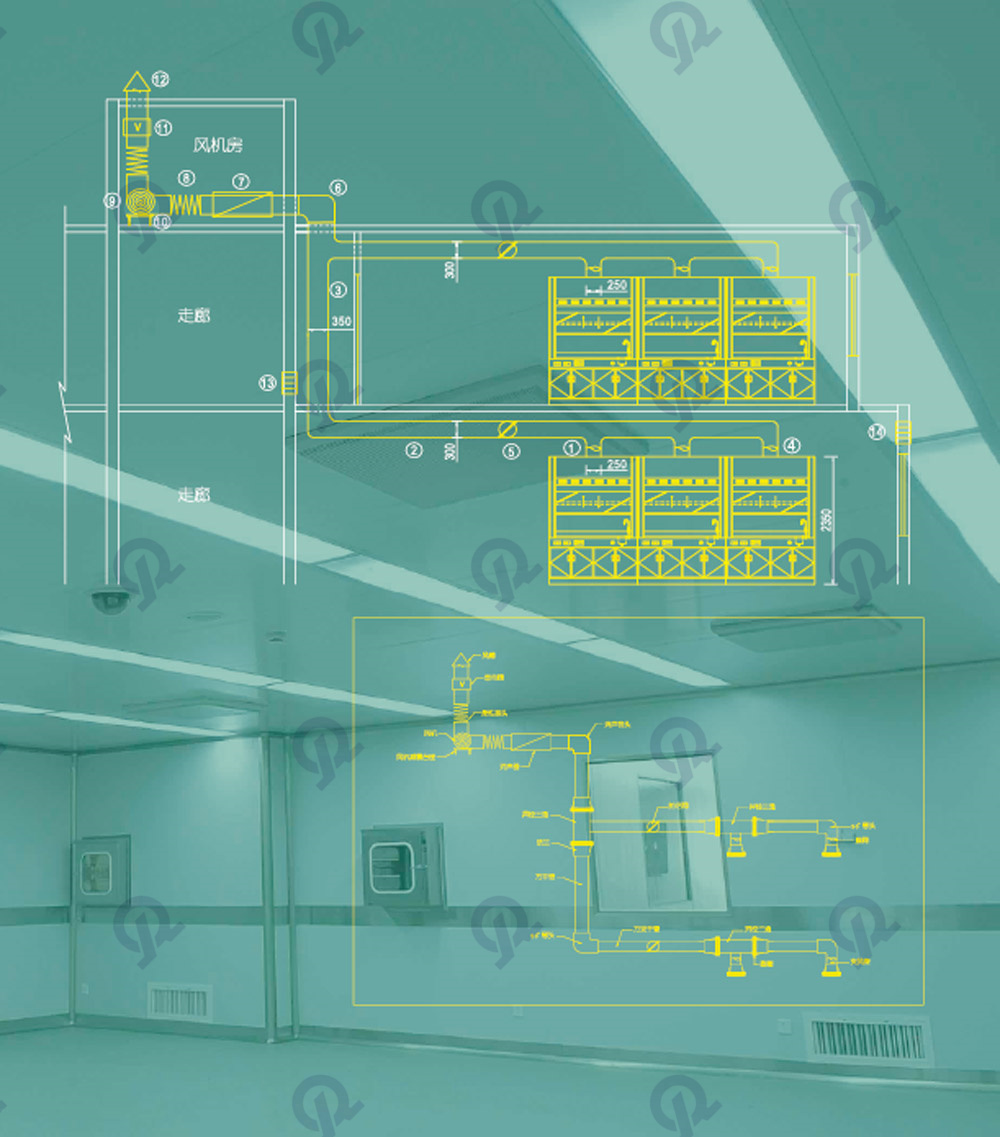

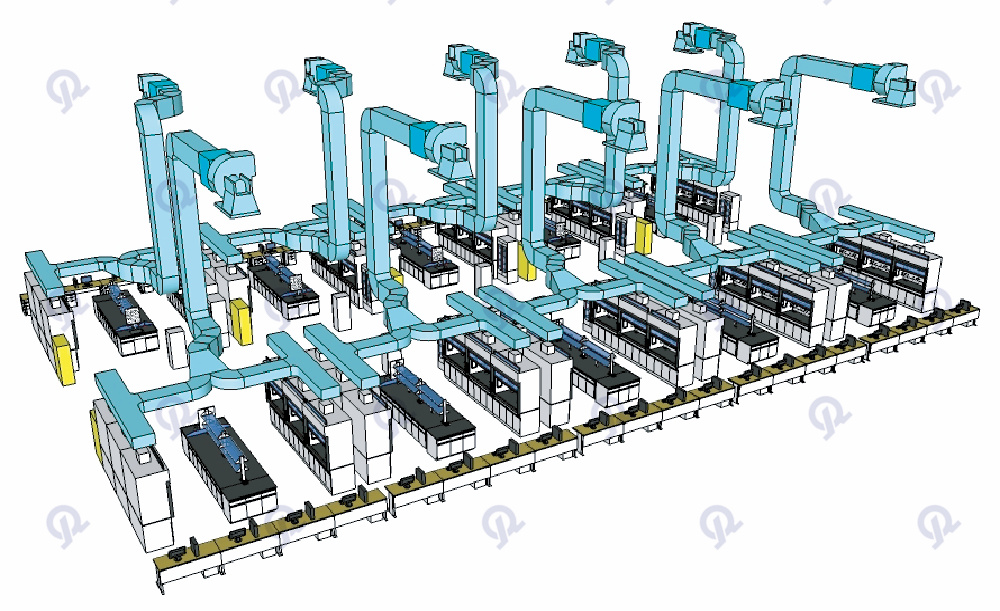

變風量通風系統采用管道靜壓控制法，此系統控制復雜、調試復雜，適用于通風量大、通風柜數量多的實驗室項目。在系統風機和最后一根支風管的1/3處安裝一個管道壓力傳感器。用于檢測管道內的風壓值。實驗室區域排風設備電動風閥的打開使得頂部壓力傳感器處檢測到的實際壓力小于設定壓力值?？刂葡到y(tǒng)通過變頻器增大樓頂風機的啟動頻率，維持壓力傳感器處壓力為設定值。當有緊急狀況發生時，開啟緊急排風模式。

蝶閥VAV控制

1）面風速控制系統持續地監測實際面風速狀態，當任何因素影響面風速變動時，系統將自動調整管道上的電動風閥以恒定設定
      的面風速值。變風量蝶閥采用優質品牌的產品，具有快速反應能力，氣密性高無嘯叫，具備高度防腐、防火等眾多特性。直模
      壓一體成型確保高強度及耐用性，帶集水環防止管道冷凝水回流進入柜體：

     閥體采用PP模壓一體成型高度防腐專為實驗室通風柜排風設計，抗各類有機/無機蒸汽腐蝕；
     執行器驅動方式：高速電動執行器全行程≤2.5秒，采用原裝進口品牌執行器；
     執行器控制模塊自帶反饋微處理器實現高穩定性；
     軸桿與閥體連接處采用低阻尼材料自潤滑聯接，最大限度減小執行器阻力；
     為了提高更強的防腐能力，與廢氣接觸部分不允許有任何金屬部件；
     軸桿與蝶葉采用PP模壓一體成型設計，以保證高耐腐蝕性；

滿足實驗室防火要求；
     具有性能優良的密封擋環，保證高氣密性和耐老化性；
     受控于通風柜監控器，面風速控制精度：當前面風速設定值±10%；
     噪音：低于55dB；
     操作壓力50-1000Pa，操作溫度-18-55℃；






2）不同實驗狀況時，可在面板上設置不同的參數。

3）系統通過紅外線監測器實現當通風柜前有操作人員工作時面風速控制在某
     一設定值（如0.5m/s)，當通風柜前無人操作時，系統自動轉換到另一設定
     值（如0.3m/s)以節省運行費用。

4）當通風柜門關閉后，風量閥要維持通風柜的最小排風量,1500MM通風柜
     為300CMH。

5）通風柜門位過高時有聲音報警。

6）由于故障面風速過高或過低時有聲光報警。

7）當出現異常情況時，開啟緊急排放模式控制,系統將全部打開風閥,本臺通
     風柜最大風量，不受面風速值的控制。

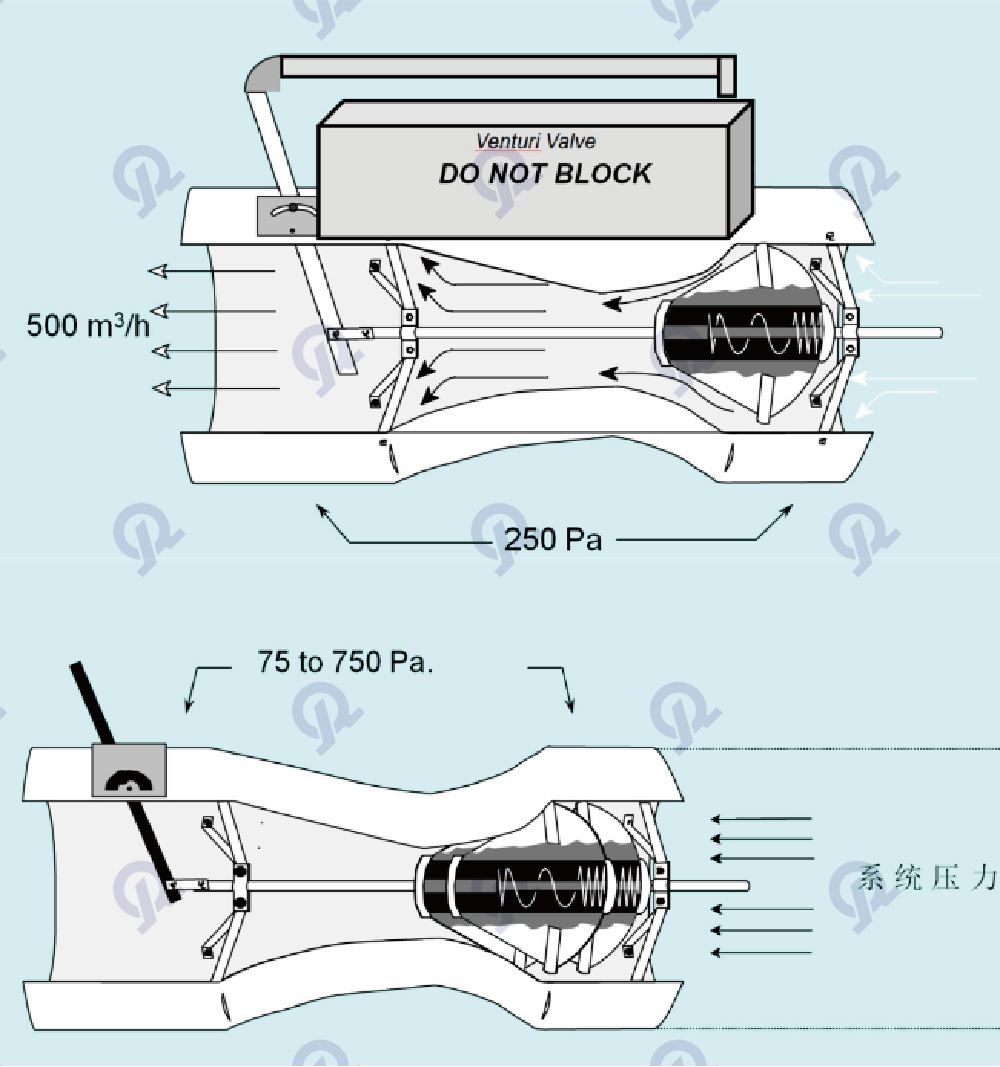

文丘里閥VAV控制

在通風柜運行過程中對通風柜面風速影響最大的因素就是通風系統管網壓力， 由于其它通風柜或通風設備的開閉， 或管網其它方面變化會導致通風柜管路壓力發生變化，而這種變化是會經常發生的。

如果通風柜系統采用普通蝶閥， 將會導致通風柜面風速經常發生變化， 這對實驗室的安全是非常不利的， 即使是采用風速控制系統，也只是在面風速改變之后才會進行調節，這將經過一系列傳感、計算、調節、振蕩過程，而這時不安全的情況已經發生，因為管網壓力變化隨時都可能發生，單純靠風速控制系統將會導致面風速控制緩慢且頻繁。

采用文丘里閥的通風柜控制系統則能很好解決系統管網壓力變化這一問題，文丘里閥能根據管網壓力變化自動調整。這個過程是伴隨管網壓力變化同時發生，從而避免了由風速控制系統來調節這一過程， 實現了快速穩定的風量控制，它有兩種不同的工作模式，即變風量和定風量。

變風量是指該閥門通過信號可以快速反應，實現通風系統的自動壓力平衡裝置響應迅速（響應時間＜1秒），從而滿足VAV變風量要求。定風量是指該閥門可以設定一個風量值，使之管道內部通過該閥門的風量一定，控制精確（±5％）、可調率高（20：1）。



通風柜面風速控制系統工作原理

面風速控制系統持續地監測通風柜實際排風量，根據視窗高度計算出視窗開口面積的平均面風速，當排風管道壓力變化或視窗高度發生變化時,系統在≤1S的時間做出反應，及時調整風閥開度保持視窗開口面積的平均面風速穩定。
不同實驗狀況時，可在面板上設置不同的參數。
系統通過紅外線監測器當通風柜前有操作人員工作時面風速控制在某一設定值（0.5m/s)，當通風柜前無人操作時，系統自動轉換到另一設定值（如0.3m/s)以節省運行費用。
當通風柜門關閉后，風量閥要維持通風柜的最小排風量,1500MM通風柜為300CMH。
由于故障面風速過高或過低時有聲光報警。
通風柜溫度過高時有聲光報警。
通風柜門位過高時有聲音報警。
當出現異常情況時，開啟緊急排放模式控制,系統將全部打開風閥,本臺通風柜最大風量，不受面風速值的控制。

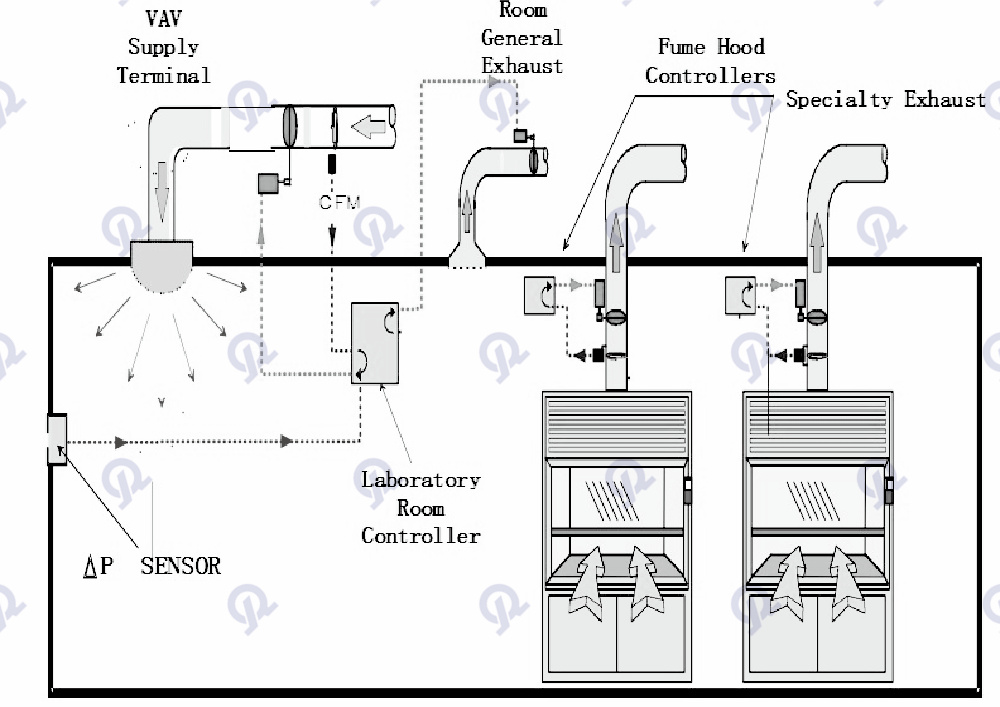

我們提供的實驗室變風量體統CON-LABC與通風柜變風量控制系統CON-FHC,采用世界最先進的VAV解決方案，通過數學控制器對實驗室送排風、通風柜的面風速，進行嚴格的監視與控制。
保障無論調節窗開度如何，始終可以精確控制通風柜進口風速為0.5m/s.同時排放閥風量追蹤送風閥的風量的變化。增大或減小排風量，以保證設計的滲透風量恒定，從而保證實驗室的微負壓及正確的氣流方向。系統適應性強，可以在充分保障安全的前提下降低能耗。
